變壓器特性綜合試驗臺

來源： 揚州達瑞電氣有限公司 日期：2019-12-02 14:42:26 點擊：2421 屬于：行業動態

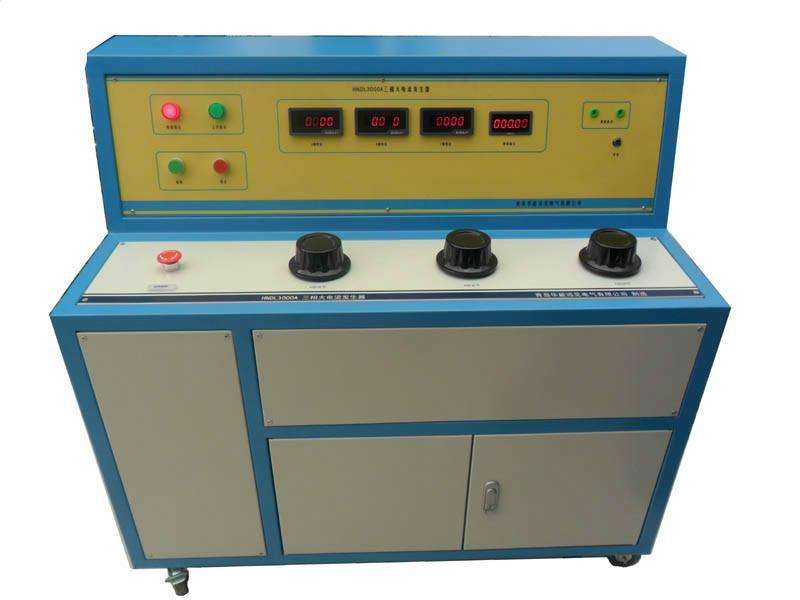

TLHG-203系列 變壓器綜合測試臺

產品別稱；

變壓器特性綜合測試臺、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器電氣試驗臺、變壓器綜合試驗臺

產品介紹

TLHG-203變壓器綜合測試臺能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或修造變壓器提供了可靠的數據。變壓器綜合測試臺適用供配電系統，電力變壓器制造廠，工礦等企業單位。

產品特性:

1、變壓器空載、負載、直流電阻、變比極性試驗。
◇變壓器空載、負載、直流電阻、變比極性試驗通過工控機完成試驗。
◇變壓器綜合測試臺對整個回路進行全面控制及測量監控。
◇所測量數據通過微機進行自動處理,并可根據需要儲存打印。
2、工頻耐壓試驗
◇由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗。
◇采用電動控制調壓系統。自動升降壓，數字顯示
◇零位保護，過電流保護，過電壓保護。
◇高壓泄漏電流顯示及保護。
3、感應耐壓試驗
◇由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗。
◇采用150Hz中頻發電機組提供試驗電源。
4、變壓器綜合試驗系統由四部分組成
◇用于各測試單元及儀表監視數據收集的變壓器綜合試驗臺。
◇低壓控制柜。
◇中頻發電機組。
◇工頻耐壓試驗。
5、變壓器綜合試驗臺由四大部分組成
◇工控機及數據處理軟件系統。
◇各測試單元數據收集系統。
◇強電控制及儀表監視系統。
◇人機界面綜合系統。

產品參數

1、變壓器特性測試儀技術指標：
◇電壓測量范圍 1V—500V,電流測量范圍100mA—5A,精度 0.1 級。
◇功率U*I, 精度0.2級。
◇工作頻率50HZ。
◇功率因素0.050--0.999，精度0.2級。
◇頻率45—65Hz，精度0.1級。
2、直流電阻測試儀技術指標：
◇測量范圍： 0.01A：1μΩ~2kΩ    1A：1μΩ~20Ω
                  5A：1μΩ~4Ω     10A：1μΩ-2Ω
◇測量精度：0.2級，分辨率： 1μΩ
3、全自動變比測試儀技術指標：
◇變比測量范圍：1-10000
◇精度：0.2級。
◇電源：AC 220V±10％，50Ｈz。
4、電流互感器的技術指標
◇測量范圍100mA-200A。
◇精度為級0.05級。
◇其變比為　5A、10A、20A、50A、100A、200A六檔。
5、感應調壓器的技術指標
◇輸入電壓三相400V。
◇輸出電壓三相20V-650V。
◇輸出容量100KVA。
6、20kVA/50kV試驗變壓器的技術指標
◇額定容量：20kVA
◇輸入電壓：AC400V
◇輸入電流：50A
◇輸出電壓：單相50kV
◇輸出電流：500mA
7、30kW/800V中頻發電機的技術指標
◇中頻發電機
◆型號：YR--8繞線式中頻發電機
◆額定功率：30kW
◆額定電壓：800V
◆名義頻率：150Hz
◆額定功率因素：cosφ=0.8滯后
◆相數：3ph
◇ 電動機
◆型號：Y - 4三相鼠籠式異步電動機
◆額定功率：22kW
◆額定電壓：380V
◆額定頻率：50Hz
◆極數：4P
◆同步轉速：1480r/min
（注：以上即電壓等級為10kV/0.4kV/2500kVA以下油浸式電力變壓器、干式變壓器試驗配置參數，可根據客戶的被試品以及所需要做的試驗項目定制）
