高壓開關動特性測試儀在試驗之前如何進行測試設置

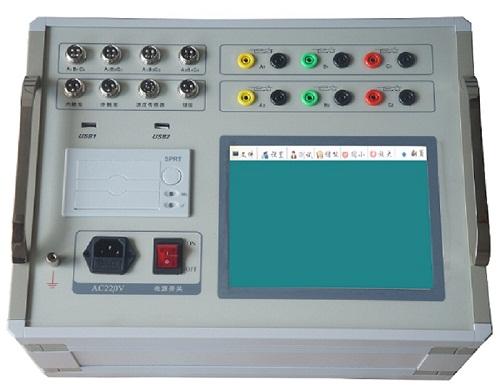

高壓開關東特性測試儀是進行高壓開關動特性測試的主要設備，用來測試高壓開關的分合閘屬性，是判斷高壓開關性能的重要依據，高壓開關動特性測試儀在測試之前，需要對試驗的參數進行相應的設置，儀天成電力在本文就以YTC3981 高壓開關東特性測試儀為例，來給大家簡單講解高壓開關動特性測試儀在試驗之前如何進行測試設置。
①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。
②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。
③測試時長：指內部電源輸出操作電壓的時間長度。
250ms：一般開關的單分、單合試驗，選250ms時長;
500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;
1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;
2000ms：開關做“分－合－分”操作時，選2000ms時長;
4000ms：開關做“合－分－合－分”操作時，選4000ms時長;進行儀器內部操作電壓校驗時，選4000ms時長。
④觸發方式：
內觸發：用儀器內部直流電源進行分、合閘操作;
外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。
⑤傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。
⑥速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。
⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和旋轉傳感器測速時，將此項關閉。
⑧開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。
⑨測試電壓：根據現場需要設定開關的操作電壓。
提示：所有選項完成后，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置。
高壓開關動特性測試儀作為高壓電器設備，使用的過程中需要注意相當多的問題，電力工作者在實際的試驗之前，需要先熟讀產品使用說明書，并嚴格按照說明書的要求規范來進行使用，這樣才能達到儀器應該有的測試精度和效果。
